Guanshuo Precision Hardware Co., Ltd. presenta el eje de motor cónico, un componente de eje de transmisión de alta precisión diseñado específicamente para transmisión de alto par y condiciones de trabajo de carga pesada. Como fabricante y proveedor líder de ejes de motores de precisión en China, Guanshuo ha estado profundamente involucrado en el campo del procesamiento de hardware de precisión durante más de una década. Es una empresa de alta tecnología a nivel nacional, ha obtenido la certificación del sistema de gestión de calidad ISO9001 y posee 11 tecnologías patentadas. El producto adopta un diseño de ajuste de superficie cónico sin llave, lo que logra la transmisión de torsión mediante un preapriete axial sin necesidad de chaveteros ni estrías. La instalación y el desmontaje son eficientes y convenientes, lo que lo hace particularmente adecuado para escenarios de transmisión de cargas pesadas que requieren mantenimiento frecuente.
El eje de motor cónico es un eje de transmisión de precisión que transmite torque a través de fricción de superficie cónica, con la función principal de lograr una transmisión de potencia de alta confiabilidad en condiciones de conexión sin llave. Su estructura de ajuste de superficie cónica reemplaza los métodos tradicionales de conexión clave, eliminando los puntos de concentración de tensión y permitiendo una distribución de carga más uniforme. Este producto se usa ampliamente en equipos de automatización industrial, sistemas de propulsión de vehículos de nueva energía, compresores de electrodomésticos, componentes de bombas y válvulas y equipos médicos, donde la precisión y confiabilidad de la transmisión son críticas. Para sistemas de transmisión que requieren arranque y parada frecuentes, funcionamiento hacia adelante y hacia atrás o resistencia a cargas de impacto, el eje es una solución de selección ideal.
El eje de Guanshuo incorpora múltiples ventajas técnicas en diseño y fabricación, asegurando un excelente rendimiento en escenarios de transmisión de cargas pesadas:
1. Ajuste de superficie cónica sin llave para una transmisión de par más confiable
El eje abandona las estructuras tradicionales de chaveteros y utiliza una superficie cónica y una cooperación de manguito cónico para lograr el bloqueo por fricción. La tasa de contacto de la superficie cónica es ≥90 %, lo que garantiza un área de contacto suficiente, y la capacidad de transmisión de par es significativamente superior a las conexiones de llave ordinarias. Dado que no hay chavetero que debilite la resistencia del cuerpo del eje, también se mejoran la rigidez general y la resistencia a la fatiga del eje.
2. Instalación y desmontaje eficientes y convenientes
El ajuste de superficie cónica se puede instalar simplemente mediante un preapriete axial, sin necesidad de montaje en caliente, montaje en frío o equipo especializado de ajuste a presión. Para el desmontaje, simplemente afloje la tuerca de preapriete para separar las superficies cónicas, lo que reduce en gran medida el tiempo de inactividad para el mantenimiento del equipo y el reemplazo de componentes. Para escenarios de aplicación que requieren inspecciones regulares o reemplazo frecuente de componentes de transmisión, esta característica reduce significativamente los costos de mantenimiento y las horas de mano de obra.
3. Alta coaxialidad y ajuste de precisión
Guanshuo está equipado con un equipo de rectificado cilíndrico CNC de alta precisión e instrumentos de inspección óptica completamente automáticos, lo que garantiza que la coaxialidad del eje del motor cónico se controle dentro de ≤0,01 mm. Este nivel de precisión cumple con los estrictos requisitos de los sistemas de transmisión de precisión en cuanto a concentricidad y concentricidad, reduciendo eficazmente la vibración y el ruido durante la transmisión y extendiendo la vida útil de los rodamientos y sellos.
4. Excelente resistencia al impacto y capacidad de sobrecarga
El método de transmisión de par a través de la fricción de la superficie cónica permite una distribución uniforme de la carga a lo largo de la superficie cónica, evitando el problema de concentración de tensiones en el lado de la llave en las conexiones de llave. Cuando se somete a cargas de impacto o sobrecargas instantáneas, el eje demuestra una confiabilidad y durabilidad superiores, lo que lo hace adecuado para condiciones de trabajo de alto impacto, como equipos de trituración, maquinaria transportadora y dispositivos de elevación.
| Parámetro | Rango de especificaciones |
|---|---|
| Tolerancia cónica | AT7 ～ AT9 |
| Desviación radial | ≤0,005 ~ 0,02 mm |
| Rugosidad de la superficie | Ra0,8 ～ Ra1,6 |
| Tasa de contacto de superficie cónica | ≥90% |
| coaxialidad | ≤0,01mm |
Los parámetros técnicos anteriores se pueden personalizar según los requisitos específicos de la aplicación. Guanshuo cuenta con más de 60 máquinas CNC ordinarias y 26 rectificadoras cilíndricas CNC, lo que proporciona una capacidad de producción flexible para cumplir con pedidos por lotes de diferentes niveles de precisión y especificaciones de tamaño.
El eje de Guanshuo ha sido verificado y aplicado en múltiples sectores industriales:
Equipos de automatización industrial--- Adecuado para juntas de robots, husillos de máquinas herramienta CNC, líneas de montaje automatizadas y otros escenarios con altos requisitos de precisión de transmisión y velocidad de respuesta.
Sistemas de propulsión de vehículos de nueva energía--- Como componente central de transmisión de los motores de accionamiento, el diseño sin llave del eje puede soportar impactos de alto par durante el arranque, parada y aceleración del vehículo.
Electrodomésticos y Compresores--- En equipos como compresores de aire acondicionado y compresores de refrigeradores que arrancan y paran con frecuencia, la función de montaje y desmontaje rápido de la superficie cónica mejora significativamente la eficiencia de producción y mantenimiento.
Bombas, válvulas y equipos de tratamiento de agua--- La alta coaxialidad del eje garantiza un funcionamiento suave de la bomba, reduce el desgaste del sello y extiende la vida útil general del equipo.
Accesorios para equipos médicos--- La línea de productos de Guanshuo cubre accesorios de equipos médicos de precisión, y la alta precisión y confiabilidad del eje de motor cónico cumple con los estrictos requisitos de los dispositivos médicos para componentes de transmisión.

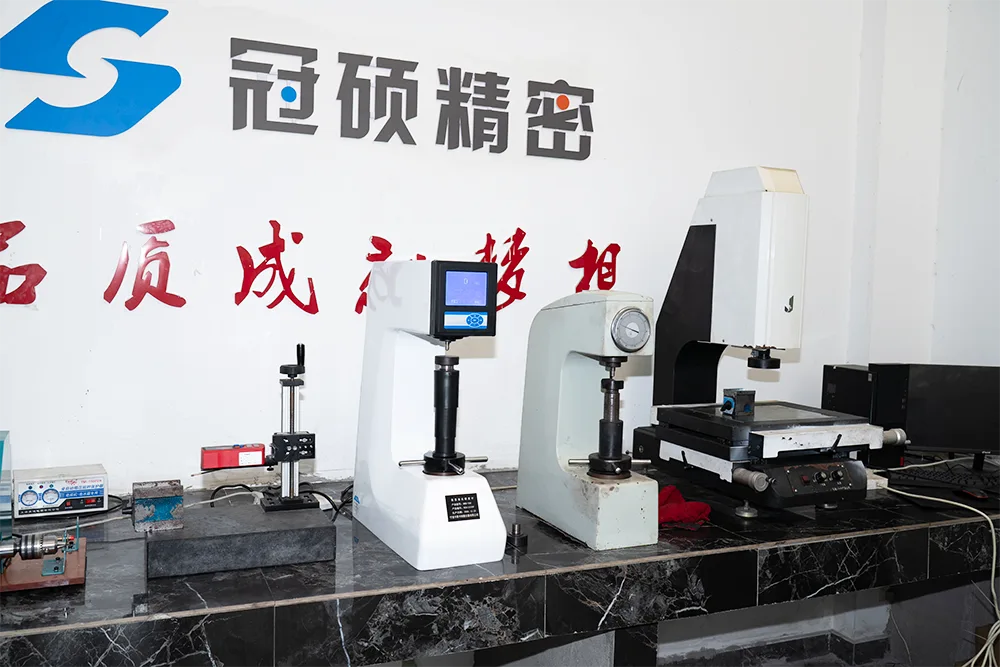

Guanshuo Precision Hardware Co., Ltd. ha pasado la certificación del sistema de gestión de calidad ISO9001 e implementa un control de calidad de proceso completo desde la entrada de la materia prima hasta el envío del producto terminado. La empresa cuenta con un departamento de calidad independiente (6 inspectores de calidad a tiempo completo) y equipos de inspección integrales, que incluyen durómetros, proyectores bidimensionales, medidores de rugosidad de superficies, centros de prueba de engranajes, medidores de cilindricidad y más. Además, Guanshuo posee 11 tecnologías patentadas relacionadas con ejes de motores, que cubren diseños innovadores como estructuras de sellado de rodamientos, estructuras de ejes de motores combinados y ejes de posicionamiento de instalación de rodamientos. Estas tecnologías patentadas proporcionan una base técnica sólida para la optimización del rendimiento y el desarrollo personalizado del eje.
Guanshuo brinda servicios personalizados de cadena completa, desde revisión de planos, selección de materiales, diseño de procesos hasta producción en masa. El proceso de fabricación del eje incluye:
1. Inspección y corte de materiales--- Seleccione estrictamente acero de aleación de alta calidad o materiales personalizados para garantizar que la composición del material y las propiedades mecánicas cumplan con los requisitos.
2. Torneado de precisión CNC--- Utilice tornos CNC para completar el mecanizado de desbaste y semiacabado del cuerpo del eje, reservando el margen de rectificado.
3. Rectificado cónico--- Utilice amoladoras cilíndricas CNC de alta precisión para rectificar con precisión la superficie cónica, asegurando que la tolerancia cónica y la rugosidad de la superficie cumplan con los requisitos de diseño.
4. Inspección y Verificación--- Utilice equipos de inspección óptica completamente automáticos, medidores de cilindricidad y otros instrumentos para realizar una inspección al 100% de dimensiones clave como conicidad, coaxialidad y redondez.
5. Limpieza y embalaje a prueba de óxido--- Después del tratamiento de limpieza, los productos terminados se empaquetan con prevención de oxidación para garantizar la estabilidad de la calidad durante el transporte y almacenamiento.
Como fabricante y proveedor profesional de ejes de motor cónicos en China, Guanshuo Precision Hardware Co., Ltd. se ha ganado la confianza de clientes globales gracias a las siguientes ventajas:
● Más de una década de experiencia en mecanizado de precisión --- Desde su creación en 2016, la empresa se ha centrado constantemente en la investigación y el desarrollo y la fabricación de núcleos de ejes de motores de alta precisión.
● Equipos de producción avanzados: la empresa posee 26 rectificadoras cilíndricas CNC, 6 fresadoras, 2 centros de mecanizado, 3 máquinas combinadas de torneado y fresado, 6 rectificadoras sin centros de alta precisión y más de 60 máquinas CNC ordinarias.
● Sistema de calidad integral: la certificación ISO9001, el equipo de inspección de calidad independiente y la inspección óptica completamente automática garantizan una calidad constante para cada eje.
● Soporte de tecnología de patentes: 11 patentes relacionadas con ejes de motores brindan soporte técnico para la innovación y personalización de productos.
● Experiencia en cooperación de marcas --- Establecí relaciones de cooperación con marcas reconocidas como Goldsmiths, Decathlon (Francia), Omron y Yasi, con una calidad de producto validada por el mercado.
● Respuesta y entrega rápidas --- Compromiso de respuesta a cotizaciones las 24 horas, lo que respalda la personalización de muestras y la producción en masa.
El eje es un producto de eje de transmisión de alto rendimiento lanzado por Guanshuo Precision Hardware Co., Ltd., que combina años de experiencia en mecanizado de precisión con innovación tecnológica. Su diseño de ajuste de superficie cónico sin llave supera a las soluciones de conexión de llave tradicionales en términos de confiabilidad de transmisión de torque, conveniencia de instalación, resistencia al impacto y precisión de coaxialidad. Es una opción ideal para escenarios de carga pesada, arranques frecuentes y alto mantenimiento. Respaldado por el sistema de certificación ISO9001, equipos avanzados de producción e inspección y 11 tecnologías patentadas, Guanshuo se compromete a brindar a los clientes globales soluciones de ejes personalizables y de alta calidad.
R1: No. Transmite torque a través de la fricción de la superficie cónica, eliminando chaveteros o estrías. Esto evita la concentración de tensiones y funciona mejor bajo cargas de impacto.
R2: No. La instalación se realiza mediante preapriete axial, no es necesario ensamblaje en frío/calor ni prensa especial. El desmontaje simplemente afloja la tuerca, rápido y fácil para el mantenimiento.
A3: Escenarios de carga pesada, arranque y parada frecuentes, marcha atrás y mantenimiento regular. Usos típicos: automatización industrial, accionamientos para vehículos eléctricos, compresores, bombas, válvulas, trituradoras, transportadores. Funciona bien bajo impacto y sobrecarga.
R4: Sí. La coaxialidad se controla dentro de ≤0,01 mm, lo que satisface las necesidades de transmisión de precisión. Utilizamos rectificadoras CNC de alta precisión e inspección óptica automática para garantizar la coherencia.
R5: Sí. Ofrecemos personalización de cadena completa, desde la revisión de planos, la selección de materiales hasta el diseño de procesos. Podemos personalizar la relación de conicidad, las dimensiones, los grados de precisión, el tratamiento de la superficie, etc.
A6: Certificación ISO9001, con un equipo de control de calidad independiente y equipo de inspección completo. Inspección 100% desde materia prima hasta producto terminado. También poseemos 11 patentes relacionadas con ejes de motor.
A7: envíe su consulta a través de nuestro sitio web o correo electrónico. Respondemos dentro de las 24 horas con soporte técnico y precios. Se admiten muestras y producción en masa.
