El concepto de diseño central del producto es "cojinete de fuerza simétrico, transmisión equilibrada". Los dos chaveteros están distribuidos simétricamente a 180° a ambos lados del diámetro del eje. Después del ensamblaje, las chaveteros y chaveteros entran en contacto y soportan fuerza simultáneamente, de modo que el torque ingresa y sale uniformemente desde dos direcciones, evitando el problema de carga excéntrica causado por la fuerza unilateral en estructuras de chavetero único. Este diseño no solo reduce el esfuerzo cortante de un solo chavetero, sino que también suprime eficazmente el descentramiento radial y la holgura de la transmisión generados durante la rotación a alta velocidad o la rotación frecuente hacia adelante y hacia atrás, mejorando significativamente la estabilidad operativa y la precisión de toda la máquina.
1. Chaveteros dobles paralelos simétricos:El ángulo entre los dos chaveteros está estrictamente controlado a 180°±0,5°, con un error de paralelismo ≤0,02 mm, lo que garantiza un rodamiento de fuerza sincrónico de las chavetas dobles y una transmisión de par sin retrasos.
2. Coaxialidad de alta precisión:El mecanizado integrado de doble ranura garantiza la precisión coaxial del sistema de eje después del montaje, reduce el descentramiento radial y reduce la vibración y el ruido.
3. Cuerpo del eje de alta resistencia:Hecho de acero aleado o material base de acero al carbono reforzado mediante tratamiento térmico, la dureza general y la resistencia a la fatiga cumplen con los requisitos de condiciones de trabajo de carga pesada.
El eje de motor con ranura de doble llave producido por Guanshuo alcanza el nivel avanzado de la industria en selección de materiales, tecnología de procesamiento y rendimiento. Con más de diez años de experiencia en la fabricación de ejes de precisión, brindamos soluciones de transmisión estables y confiables para los clientes.
Los productos están hechos de acero aleado de alta calidad o acero estructural al carbono. Las materias primas se someten a una estricta inspección del material y análisis espectral después de ingresar a la fábrica para garantizar que la composición química y las propiedades mecánicas cumplan con los estándares nacionales. El cuerpo del eje terminado se somete a procesos de tratamiento térmico de templado y revenido, logrando una estructura ideal con alta dureza superficial y buena tenacidad del núcleo. Presenta una excelente resistencia a la fatiga, resistencia a la fractura y resistencia al desgaste, y no es propenso a deformarse o desgastarse bajo operaciones de alta carga a largo plazo, lo que extiende efectivamente la vida útil del producto.

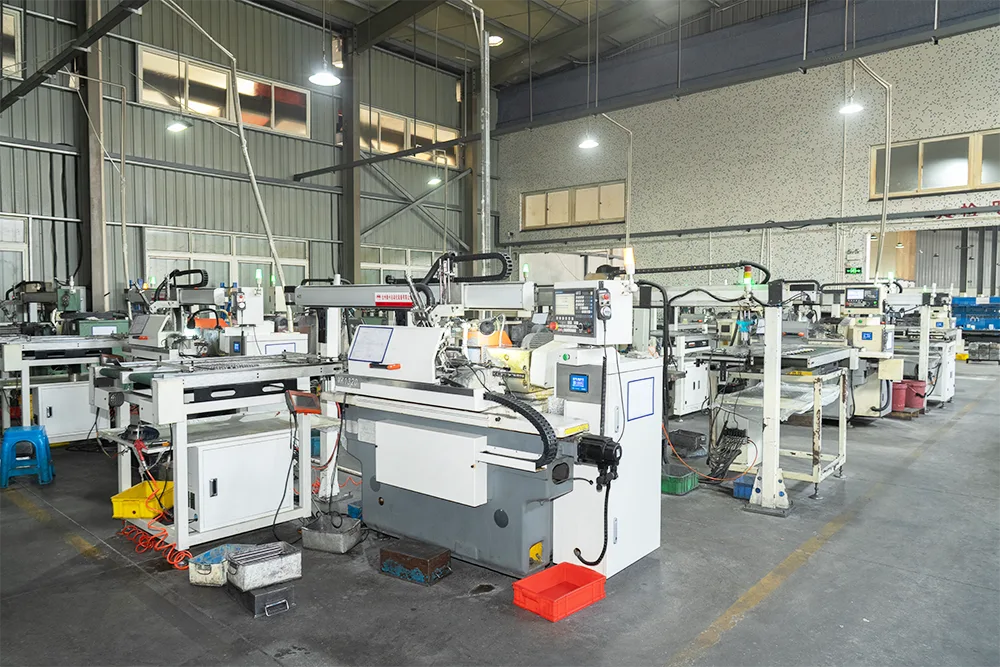

Todos los productos adoptan tecnología de procesamiento integrado compuesto de torneado y fresado CNC, con rectificadoras cilíndricas CNC de alta precisión y rectificadoras sin centros para el mecanizado de acabado. Las dimensiones del chavetero y la precisión posicional están estrictamente controladas. La fábrica está equipada con 26 rectificadoras cilíndricas CNC, 3 máquinas compuestas de torneado y fresado, 6 rectificadoras sin centros de alta precisión y más de 60 máquinas CNC ordinarias. La gestión digital de proceso completo garantiza que el ancho, la profundidad, la simetría y el paralelismo de cada eje cumplan con los requisitos de tolerancia de diseño. La holgura de ajuste es controlable y el montaje es fluido, lo que reduce en gran medida la carga de trabajo de retrabajo en el sitio y mejora la eficiencia general del montaje.
En comparación con los ejes de motor de ranura única ordinarios, este producto logra mejoras en múltiples dimensiones clave de rendimiento:
1. Mayor capacidad de carga:El mallado de doble punto dispersa la tensión y la capacidad de transmisión de par nominal aumenta aproximadamente entre un 40% y un 60%, adaptándose a condiciones de carga pesada.
2. Excelente resistencia al impacto:La estructura simétrica absorbe eficazmente cargas de impacto hacia adelante y hacia atrás, especialmente adecuada para equipos de marcha atrás y arranque frecuente.
3. Funcionamiento suave y silencioso:La alta coaxialidad y la pequeña holgura de la transmisión reducen significativamente la vibración y el ruido de funcionamiento, mejorando el nivel general de precisión de la máquina.
4. Vida útil más larga:El material base reforzado tratado térmicamente y la superficie mecanizada con precisión brindan resistencia al desgaste y la fatiga, lo que reduce la frecuencia de mantenimiento del tiempo de inactividad.
Guanshuo Precision controla estrictamente cada tolerancia dimensional y geométrica del eje del motor de ranura de doble llave. Las siguientes son las especificaciones técnicas principales del producto, todas verificadas por equipos de prueba profesionales, como proyectores bidimensionales e instrumentos de medición de cilindricidad:
| Elemento de parámetro | Especificación |
|---|---|
| Tolerancia de longitud total | ±0,5mm |
| Ángulo entre dos chaveteros | 180°±0,5° |
| Simetría del chavetero al eje. | ≤0,02~0,03 mm |
| Simetría y paralelismo de chaveteros. | ≤0,02 milímetros |
| Materia prima | Acero aleado de alta calidad/acero al carbono. |
| Método de tratamiento térmico | Temple + Revenido |
| Proceso de mecanizado | Mecanizado integrado de compuestos de torneado-fresado CNC |
| Rango de personalización | El diámetro del eje, el ancho de la llave, la profundidad de la llave, la longitud del eje y el tratamiento de la superficie se pueden personalizar |
Además de los parámetros principales anteriores, la empresa también puede ofrecer personalización completa de los parámetros de acuerdo con los dibujos proporcionados por el cliente o modelos 3D, cubriendo diferentes pasos de diámetro de eje, secciones de rosca, ranuras de anillos de retención, chaflanes y otras estructuras complejas para cumplir con los requisitos de instalación diferenciados de diversos equipos.
Como empresa de alta tecnología a nivel nacional, Guanshuo Precision siempre antepone la calidad del producto y el servicio al cliente. La empresa ha obtenido la certificación del sistema de gestión de calidad ISO9001 y posee 11 tecnologías patentadas independientes. Entre más de 50 empleados, hay 3 técnicos de ingeniería y 6 empleados de inspección de calidad a tiempo completo. Equipados con un conjunto completo de equipos de prueba que incluyen probadores de dureza, proyectores bidimensionales, medidores de acabado superficial, centros de prueba de engranajes y medidores de cilindricidad, logramos trazabilidad de la calidad de todo el proceso, desde el almacenamiento de la materia prima hasta la entrega del producto terminado.
Para ayudar a los clientes a verificar la adaptabilidad del producto y la viabilidad de costos, proporcionamos un sistema integral de servicio de muestra:
1. Consulta de personalización de parámetros técnicos:Los ingenieros profesionales brindan comunicación personalizada y recomiendan soluciones óptimas según los requisitos de las condiciones de trabajo.
2. Verificación del diseño colaborativo de dibujo 3D:Admite revisión de dibujos y sugerencias de optimización para evitar riesgos de diseño por adelantado.
3. Provisión de muestra gratuita:Los clientes elegibles pueden solicitar muestras para pruebas de instalación reales.
4. Soluciones de optimización de costes:Proporcione sugerencias de optimización de materiales y procesos combinadas con la demanda de producción en masa para reducir los costos generales de adquisición.
Se implementa una gestión de producción transparente para los pedidos por lotes para garantizar la entrega a tiempo y una calidad estable:
1. Trazabilidad de la calidad del mecanizado CNC de proceso completo:Cada registro de proceso es rastreable y los problemas de calidad se pueden localizar y rastrear.
2. Comentarios visuales del progreso de la producción en 48 horas:El progreso del pedido se sincroniza en tiempo real y los clientes pueden conocer el estado de la producción en cualquier momento.
3. Inspección de calidad estándar del sistema ISO:Implementar estrictamente tres etapas de inspección (entrada, producto en proceso y producto terminado) de acuerdo con el sistema de calidad ISO9001.
4. Soporte de gestión de inventario VMI:Los clientes cooperativos a largo plazo pueden disfrutar del servicio de inventario en consignación para reducir la presión del inventario.
5. Respuesta de orden de emergencia:Con capacidad de programación rápida de la producción para satisfacer las necesidades de reabastecimiento de emergencia de los clientes.
Estamos comprometidos a brindar a los clientes soporte técnico y servicio posventa durante todo el ciclo de vida:
1. Período de garantía extendida de 24 meses:El compromiso de garantía supera con creces los estándares de la industria, lo que hace que la adquisición sea sin preocupaciones.
2. Respuesta global a problemas en 48 horas:Respuesta rápida después de recibir comentarios, brindando soporte de diagnóstico en sitio o remoto.
3. Soluciones gratuitas de actualización de procesos:Optimice continuamente los procesos de productos y los clientes existentes podrán disfrutar de actualizaciones iterativas gratuitas.
4. Alerta temprana de la base de datos de desgaste de equipos:Establezca archivos de operación de equipos del cliente, proporcione ciclos de mantenimiento de alerta temprana y reduzca los riesgos de tiempos de inactividad inesperados.
Con un rendimiento de transmisión estable gracias a la fuerza de sujeción de doble punto, el eje de motor con ranura de doble llave se usa ampliamente en diversos equipos industriales de servicio pesado y escenarios de transmisión de precisión, y sirve como un componente básico central para la fabricación de equipos de gama media a alta.
En el campo de la maquinaria pesada, el eje del motor con ranura de doble chaveta sirve como componente de conexión central entre motores grandes y reductores o mecanismos de transmisión, desempeñando la función crítica de transmisión de alto par. Su excelente resistencia a impactos y cargas excéntricas puede hacer frente fácilmente a condiciones duras de rotación frecuente hacia adelante y hacia atrás, lo que garantiza un funcionamiento continuo y estable de equipos pesados, como equipos metalúrgicos, maquinaria de elevación y equipos de transporte, y reduce las pérdidas por tiempo de inactividad no planificadas causadas por fallas en el sistema de eje.
En escenarios de producción automatizada de precisión, este producto es adecuado para equipos con altos requisitos de precisión de transmisión y estabilidad operativa, como máquinas CNC de alta precisión, grandes equipos de embalaje y líneas de montaje automatizadas. Al controlar con precisión la holgura de la transmisión, se reduce eficazmente la vibración y el ruido del equipo, lo que mejora significativamente la precisión del procesamiento y la eficiencia de producción de las líneas de producción. Es la solución de transmisión preferida para actualizar equipos automatizados de alta gama.
Los escenarios al aire libre con cargas elevadas, como maquinaria de minería y equipos de perforación petrolera, imponen requisitos estrictos sobre la confiabilidad y durabilidad de los ejes de transmisión. Con una excelente resistencia a la carga excéntrica y al impacto, el producto puede transmitir energía de manera estable en condiciones de trabajo complejas como polvo, vibración y cargas pesadas, lo que respalda la operación confiable del equipo a largo plazo y reduce la frecuencia de mantenimiento y los costos de reemplazo de piezas de repuesto en entornos operativos remotos.
Basándose en la posición de Guanshuo Precision como proveedor principal en las industrias de vehículos y electrodomésticos de nueva energía, esta serie de productos de eje también es adecuada para aplicaciones con requisitos de volumen y eficiencia, como motores de accionamiento de nueva energía y motores de electrodomésticos grandes. A través del mecanizado de precisión y el diseño liviano, ayuda a mejorar la eficiencia energética del equipo y la mejora de la calidad.
R: El chavetero doble presenta un cojinete de fuerza simétrico de doble punto, una transmisión de torque más uniforme, mayor capacidad de carga, mejor resistencia al impacto y un funcionamiento más suave. Recomendado para torque alto, rotación frecuente hacia adelante/hacia atrás y equipos con altos requisitos de estabilidad y ruido.
R: Se admite la personalización completa de los parámetros basada en dibujos. La cantidad mínima de pedido de muestra es flexible; La MOQ de producción en masa depende de la complejidad de las especificaciones. Comuníquese con ventas para obtener una cotización específica.
R: Fabricado en acero al carbono o acero aleado de alta calidad, con tratamiento térmico de templado y revenido. La empresa cuenta con la certificación ISO9001, con tres etapas de inspección (entrada, en proceso, terminado) y trazabilidad total.
R: Para la producción en masa, el plazo de entrega es de 15 a 25 días hábiles, según la cantidad y la complejidad. Para las muestras, los plazos de entrega varían: de 1 a 3 días para muestras estándar en existencia, de 7 a 12 días para muestras mecanizadas personalizadas y de 12 a 18 días para artículos que requieren tratamiento térmico o acabado superficial especial. El servicio acelerado está disponible para pedidos urgentes. Sí, proporcionamos muestras para pruebas: las muestras estándar en stock son gratuitas (el costo de envío corre a cargo del comprador) y las muestras personalizadas se cobran al costo de mecanizado (se reembolsan en su totalidad cuando el primer pedido al por mayor cumple con la cantidad mínima de pedido). Los clientes anuales con compras superiores a USD 30 000 reciben hasta 3 muestras personalizadas gratuitas por modelo nuevo cada año.
R: Ubicada en Ningbo, Zhejiang, fundada en 2016. Somos una empresa nacional de alta tecnología, con certificación ISO9001 y 11 patentes de modelos de utilidad.
Como fabricante profesional profundamente comprometido con la fabricación de ejes de precisión durante más de diez años, Guanshuo Precision siempre se ha impulsado por la innovación tecnológica y se ha basado en una calidad estable, comprometido a brindar a los clientes de todo el mundo soluciones de ejes personalizadas, precisas y duraderas. Nuestros productos de eje de motor con ranura de doble llave demuestran un rendimiento excelente en transmisión de cargas pesadas, transmisión de precisión y otros escenarios de aplicación gracias al diseño de estructura paralela simétrica, el proceso de tratamiento térmico de materiales de alta calidad y los estándares de mecanizado de precisión CNC. Combinado con soporte integral de muestras, gestión de producción en masa y servicio posventa de garantía extendida de 24 meses, somos un socio confiable a largo plazo para clientes industriales. Para obtener listas de precios detalladas, consejos de selección técnica o cotizaciones personalizadas, no dude en ponerse en contacto con nuestro equipo profesional.
