Este es un producto de eje diseñado desde la perspectiva de la adquisición del cliente y los puntos débiles de uso. No es solo una pieza de transmisión, sino una solución sistemática para ayudar a los clientes a reducir costos y mejorar la eficiencia, centrándose en el concepto de diseño de "simplificar la transmisión".
1. Reducción de costos: Reduzca la compra de piezas adicionales, como manguitos de posicionamiento, anillos de retención y juntas de ajuste, reduciendo efectivamente el costo integral del sistema de eje.
2. Mejora de la eficiencia: El ensamblaje no requiere alineación y ajuste repetidos, lo que mejora en gran medida la eficiencia del ensamblaje y acorta todo el ciclo de producción de la máquina.
3. Fiabilidad: La distribución optimizada de la tensión reduce el riesgo de rotura del eje, el sellado integrado reduce las fugas de aceite y la entrada de polvo, lo que reduce eficazmente la tasa de fallas del equipo.
4. Sin preocupaciones: El proceso estandarizado garantiza una producción en masa estable con una alta consistencia dimensional, un mantenimiento y reemplazo posteriores simples, sin necesidad de depuraciones y adaptaciones repetidas.
Con tecnología madura, el eje de motor de doble paso es nuestro tipo de eje maduro producido en masa, que es ampliamente reconocido por los clientes globales.
En comparación con los ejes ópticos comunes y los ejes de un solo paso del mercado, nuestros ejes de doble paso tienen cuatro ventajas de diseño irremplazables, que resuelven los defectos inherentes de la estructura de los ejes tradicionales.
1. Posicionamiento preciso del paso: La cara del extremo del escalón se procesa mediante rectificado de superficies de alta precisión, las piezas se colocan con precisión cuando se apoyan contra ella, no es necesario ajustar repetidamente el grosor de la junta y no hay necesidad de preocuparse por el movimiento de posicionamiento durante la operación.
2. Distribución de carga científica: La sección de diámetro grande soporta torsión y la sección de diámetro pequeño está equipada con sellos. Los diferentes diámetros de eje coinciden con los niveles de carga correspondientes, con una distribución uniforme de la tensión, lo que mejora eficazmente la resistencia a la torsión y la resistencia a la flexión y reduce el riesgo de fractura por fatiga bajo cargas elevadas a largo plazo.
3. Autoalineación de espiga natural: La espiga formada por el círculo exterior del escalón y la cara del extremo hace que los cojinetes y las cubiertas de los extremos sean automáticamente coaxiales cuando se enfundan, sin necesidad de alinear el indicador de cuadrante. Incluso los trabajadores nuevos pueden lograr una precisión de ensamblaje confiable, evitando problemas de barrido del orificio y ruidos anormales causados por la desalineación.
4. Estructura de sellado integrada: La ranura de sellado se hace directamente en el escalón y el anillo de sellado no se desplazará contra el lado del escalón. El efecto de sellado es más confiable que la ranura de sellado abierta por separado en el eje óptico, lo que reduce efectivamente los problemas de fuga de aceite y entrada de polvo y prolonga la vida útil del rodamiento.
Estas características de diseño únicas hacen que el eje de motor de doble paso funcione mejor que los productos de eje tradicionales en escenarios de alta carga y alta confiabilidad.
Todos los parámetros provienen de datos reales de pruebas de producción en masa, sin marcas falsas. Las especificaciones convencionales implementan estrictamente los siguientes estándares de precisión y se pueden personalizar requisitos especiales:
| Elemento de parámetro | Rango de especificaciones | Estándar de precisión |
|---|---|---|
| Ancho de paso único | 3~8 milímetros | Tolerancia de ancho ±0,02 mm |
| Rectitud del eje | - | ≤0,03mm/100mm |
| Descentramiento radial del diario | - | ≤0,02 milímetros |
| Rugosidad de la cara del extremo del escalón | - | Ra ≤ 1,6~3,2 µm |
| Filete de transición de paso | R0.5~R2 milímetro | Personalizable |
| Rango de diámetro exterior del eje | φ5~φ60 milímetro | Tolerancia hasta el nivel h6 |
| Materiales comunes | - | Acero 45#, 40Cr, acero para rodamientos, acero inoxidable |
| Dureza del tratamiento térmico | - | HRC25-60 personalizable |
Nota: Todos los estándares de precisión se pueden alcanzar de manera estable en la producción en masa, no en datos de laboratorio ideales. El suministro por lotes puede garantizar el cumplimiento de los requisitos de los parámetros anteriores.
Este es el valor que más comentan los clientes después del uso: ya no tendrá que preocuparse por los problemas del eje, sin preocupaciones desde el montaje hasta el mantenimiento posterior, y solucionando muchos puntos débiles para la adquisición y la producción.
1. Umbral de montaje inferior: Los trabajadores pueden ensamblar de acuerdo con los pasos, sin necesidad de alinear repetidamente el indicador de cuadrante, sin necesidad de pulir juntas para ajustar la holgura, lo que reduce en gran medida la dependencia de trabajadores experimentados y evita productos defectuosos causados por errores de operación manual.
2. Reducir el tiempo de depuración: Las piezas se colocan automáticamente mediante la estructura escalonada, el espacio libre de ensamblaje cumple con los requisitos después de la instalación, lo que reduce la situación de imposibilidad de rotación o ruido anormal que requiere desmontaje y reensamblaje, y acorta el tiempo de depuración en fábrica.
3. Reducir las fallas operativas: La distribución razonable de la tensión hace que sea menos probable que se rompa el eje, el sellado confiable hace que sea menos probable la fuga de aceite y la entrada de polvo. Los informes de reparación posventa se reducen una vez vendido el equipo, lo que ahorra costos de servicio posventa.
4. Mantenimiento y reemplazo convenientes: Las piezas estándar tienen una alta consistencia. Para el reemplazo del eje posventa, simplemente tome uno e instálelo directamente, sin necesidad de fabricación personalizada ni procesamiento secundario, y la gestión del inventario de repuestos es más sencilla.
5. Simplifique la gestión de inventario: Un eje integra múltiples funciones de posicionamiento, sellado y soporte de carga, lo que reduce los tipos de piezas de repuesto, como manguitos de posicionamiento y anillos de retención, y reduce la ocupación de capital de inventario.
Muchos clientes comentan que después de usar el eje de motor de doble paso, la eficiencia del ensamblaje en el taller mejora significativamente y se reducen los problemas posventa. Este es el valor real que los buenos productos aportan a los clientes.
Entendemos que diferentes clientes tienen diferentes diseños de equipos y brindamos soporte de personalización de todo el proceso, desde el diseño hasta la producción en masa, apoyamos la personalización de lotes pequeños para proyectos de I+D.
1. Personalización de tamaño completo: La cantidad de pasos, el diámetro de cada sección, el ancho del paso, el filete de transición, el chavetero, la rosca y la posición del orificio se procesan de acuerdo con los dibujos, lo que admite una personalización compleja del eje de varios pasos.
2. Personalización de la estructura: Se pueden procesar varias ranuras de sellado estándar, ranuras de circlip y orificios para pasadores de posicionamiento en los escalones, y también se pueden personalizar espigas de formas especiales y superficies de posicionamiento para satisfacer necesidades de instalación especiales.
3. Personalización del proceso: Se recomiendan materiales y procesos de tratamiento térmico adecuados según el tamaño de la carga, y se pueden realizar tratamientos superficiales como ennegrecimiento, niquelado, cincado y pulido para adaptarse a las diferentes condiciones de trabajo.
4. Soporte de diseño: El equipo de ingeniería ofrece una revisión gratuita de la capacidad de fabricación, ayuda a los clientes a optimizar el diseño del sistema de eje, reduce los costos de procesamiento y acorta el tiempo de entrega sin afectar el rendimiento.
5. Servicio de muestra: Las muestras convencionales se entregan en 7 a 10 días, las muestras complejas se entregan en 15 días, el informe de inspección de las muestras se envía con los productos y la producción en masa comienza después de la confirmación de la muestra.
Centrándose en ejes de motores de alta precisión durante más de diez años, Guanshuo se ha convertido en un proveedor a largo plazo de muchos fabricantes de equipos, confiando en equipos profesionales, un estricto control de calidad y una entrega estable.

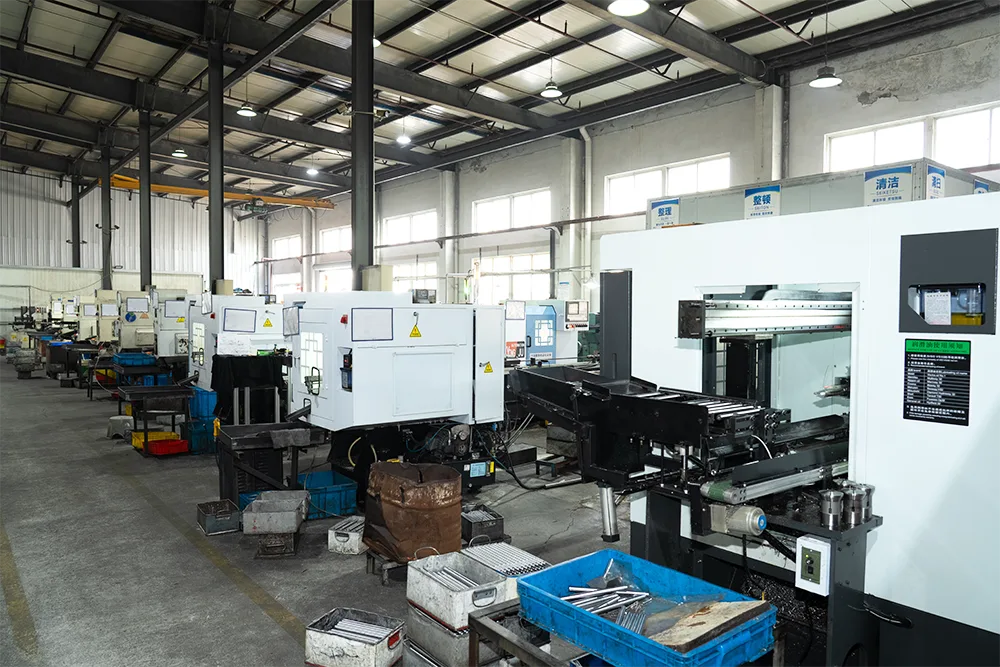

1. Equipo de procesamiento profesional: Estamos equipados con 26 rectificadoras cilíndricas CNC, 6 rectificadoras sin centros de alta precisión, 3 centros de mecanizado de compuestos de torneado y fresado y otros equipos especiales de procesamiento de ejes, que son diferentes de las fábricas de piezas diversas y pueden garantizar la precisión y estabilidad del procesamiento de ejes.

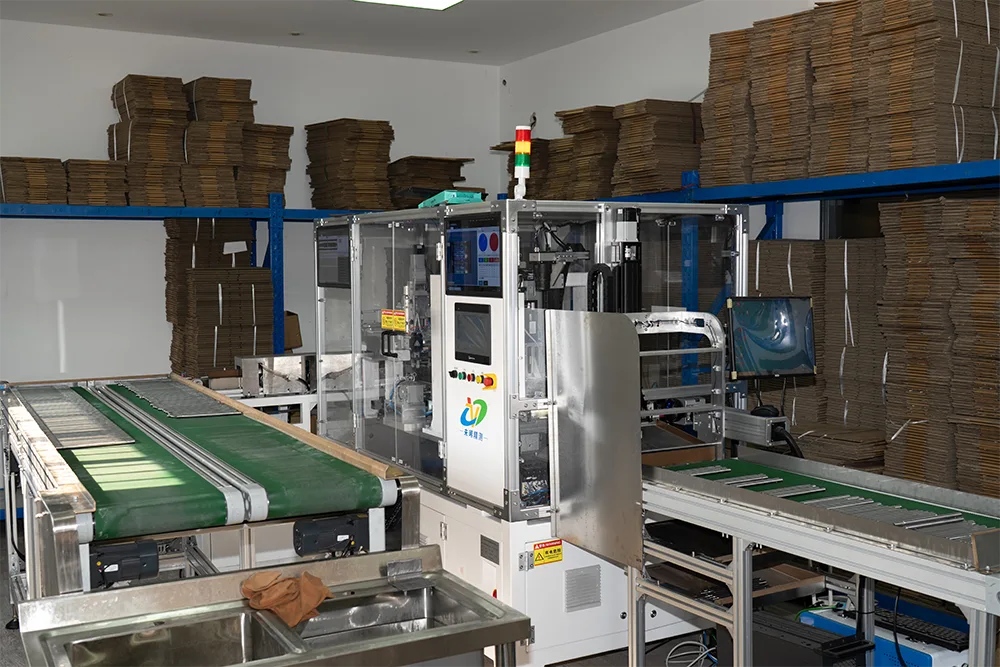

2. Estricto control de calidad: Cada eje se somete a múltiples procesos de inspección, las dimensiones clave se inspeccionan al 100%, están equipados con equipos de inspección óptica automática, probadores de dureza, proyectores bidimensionales, medidores de rugosidad de superficies y otros equipos de prueba, para garantizar que la tasa de aprobación de fábrica cumpla con los altos estándares de la industria.
3. Rica experiencia en la industria: Nos dedicamos a la fabricación de ejes de motor durante más de diez años, con 11 patentes de modelos de utilidad relacionadas con la estructura del eje, estamos familiarizados con los problemas de fallas comunes de varios ejes y podemos ayudar a los clientes a evitar riesgos de diseño por adelantado.
4. Servicio de respuesta rápida: Los equipos técnicos y de ventas responden rápidamente, las cotizaciones se brindan dentro de las 24 horas posteriores a la consulta y las soluciones se brindan dentro de las 48 horas para los problemas, lo que evita retrasar el progreso del proyecto del cliente.
5. Capacidad de producción estable: Contamos con más de 60 juegos de equipos de procesamiento CNC, con suficiente capacidad de producción para garantizar la entrega incluso en temporada alta, y no retrasaremos los planes de producción de los clientes debido al aumento de pedidos.
No solo proporcionamos ejes, sino que también brindamos a los clientes una garantía de cadena de suministro estable y confiable, para que los clientes puedan concentrarse en la investigación y el desarrollo y la producción de sus productos principales.
Estandarizamos todo el proceso, desde el embalaje hasta la posventa, para garantizar una entrega perfecta de los productos y un uso sin preocupaciones.
1. Entrega oportuna: Las especificaciones convencionales tienen stock de seguridad y se envían dentro de los 3 días posteriores al pago; Los productos personalizados se entregan de acuerdo con el tiempo de entrega acordado, respaldan a los transportistas designados por el cliente y pueden proporcionar términos comerciales internacionales convencionales.
2.Política de garantía: Todos los productos ofrecen un período de garantía de 24 meses. Cualquier problema de calidad bajo uso normal será reemplazado de forma gratuita.
3.Apoyo técnico: Se proporciona guía de instalación gratuita. Si hay problemas de ensamblaje, puede comunicarse con el equipo técnico para obtener orientación por video en cualquier momento y se puede brindar soporte técnico en el sitio cuando sea necesario.
4.Respuesta posventa: Respondemos rápidamente después de recibir comentarios de los clientes y brindamos soluciones dentro de las 48 horas. Los clientes nacionales pueden contratar servicio in situ y los clientes extranjeros reciben soporte por vídeo y piezas de repuesto.
R1: Aunque el costo de procesamiento de un solo eje aumenta ligeramente, ahorra el costo de posicionamiento de piezas y reduce las horas de mano de obra de ensamblaje, y el costo integral es más ventajoso.
R2: Sí, adoptamos el proceso de rectificado y formación, la tolerancia de dimensión de paso de los productos por lotes es estable, lo que puede cumplir con los requisitos de ensamblaje en masa.
R3: No, el tamaño del filete está diseñado estrictamente de acuerdo con los estándares de chaflán de instalación de rodamientos, lo que no solo evita la concentración de tensiones, sino que también garantiza que la cara del extremo del rodamiento esté completamente unida a la cara del escalón.
R4: Sí, podemos procesar ranuras para juntas tóricas estándar y ranuras para sellos de aceite esqueléticos según las necesidades del cliente, y la precisión de las ranuras cumple con los requisitos de instalación de las piezas de sellado convencionales.
R5: Sí, admitimos pedidos de lotes pequeños para proyectos de I+D y mantenemos los mismos estándares de calidad que la producción en masa, apoyando a los clientes desde la I+D hasta la producción en masa.
A6: Se pueden proporcionar informes de materiales, informes de tratamientos térmicos, informes de inspección de dimensiones, certificados de origen y otros documentos de exportación convencionales para cumplir con los requisitos de despacho de aduanas.
Damos la bienvenida a clientes de todo el mundo para realizar consultas y negociar en cualquier momento. Ya sea que necesite una selección de eje de motor de doble paso estándar o un desarrollo personalizado, nuestro equipo profesional le brindará servicios rápidos y profesionales.
1. nombre de empresa: Ningbo Guanshuo precisión Hardware Co., Ltd.
2. Dirección de fábrica: Qingqing Road 268-1, subdistrito de Jiaochuan, distrito de Zhenhai, ciudad de Ningbo, provincia de Zhejiang, China
3. Línea directa: +86-15990709753
Prometemos responder a todas las consultas dentro de las 24 horas, brindar pruebas de muestras gratuitas, soporte de selección profesional y recepción de inspección de fábrica. Esperamos establecer relaciones de cooperación estables y a largo plazo con usted y brindarle soluciones confiables de transmisión de precisión para su equipo.
