Los ejes de motor estándar fallan en los sistemas hidráulicos. El impacto de alta presión provoca deformación. El aceite hidráulico provoca corrosión y descamación del revestimiento que contamina todo el sistema. Una mala precisión del sellado provoca fugas y pérdidas de presión. Fabricados en Ningbo, China por Ningbo Guanshuo Precision Hardware Co., Ltd., nuestros ejes de motor accionados hidráulicamente están diseñados específicamente para resolver estos problemas exactos, no reutilizados a partir de ejes de motor de uso general.
Los sistemas hidráulicos imponen exigencias únicas a los ejes de los motores que los diseños estándar simplemente no pueden satisfacer. Comprender estos desafíos es la razón por la que nuestros ejes de motor superan a las alternativas genéricas en condiciones operativas del mundo real.
Cuatro problemas críticos con los ejes de motores estándar en aplicaciones hidráulicas:
1. Impacto y falla de carga--- Los impactos de alta presión y las cargas alternas causan deformación, grietas por fatiga y eventuales fracturas.
2. Contaminación por aceite--- Las partículas de óxido y los recubrimientos descascarados se mezclan con el aceite hidráulico, dañando bombas, válvulas y sellos en todo el sistema.
3. Sellado y fugas--- La precisión insuficiente de la superficie provoca desgaste del sello, fugas de aceite y caídas de presión que reducen la eficiencia del sistema.
4. Compatibilidad de ensamblaje--- Un control dimensional deficiente y opciones de conexión limitadas ralentizan el ensamblaje y reducen la confiabilidad del equipo

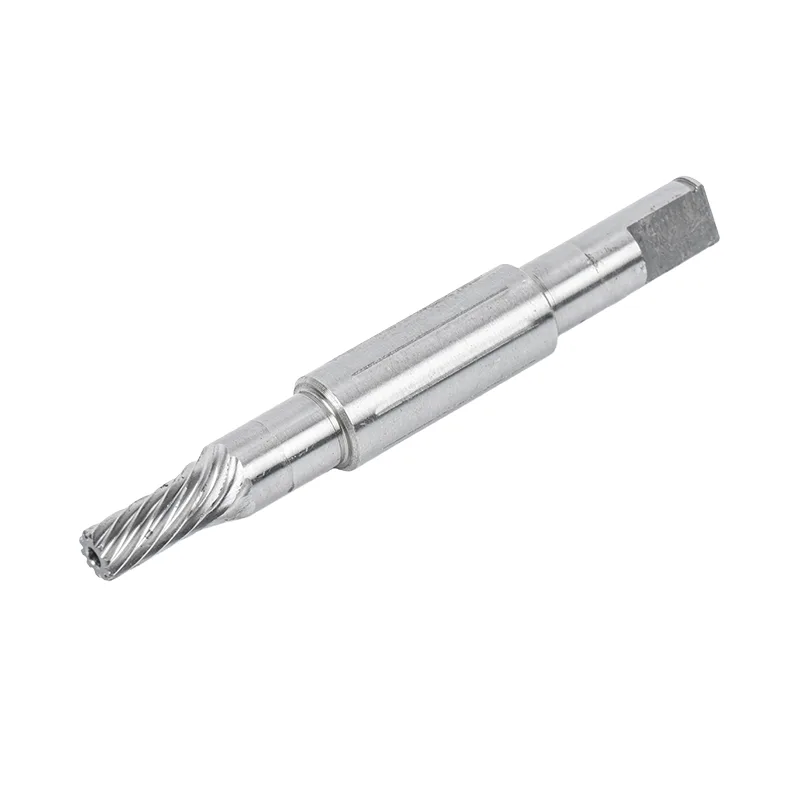

Los ejes de motor accionados hidráulicamente Guanshuo abordan los cuatro desafíos a través de ingeniería de materiales específicos, tratamiento de superficies y fabricación de precisión, entregando ejes que realmente pertenecen a los sistemas hidráulicos.
El modo de falla número uno para los ejes hidráulicos es la deformación o fractura bajo impacto de alta presión y cargas alternas. Nuestros ejes de motor resuelven esto con una estructura de material cuidadosamente diseñada: una superficie dura y resistente al desgaste respaldada por un núcleo resistente que absorbe los impactos.
Cómo logramos la resistencia al impacto:
● Base de enfriamiento y revenido--- Tratamiento de base que alcanza una dureza HB 260-300 para una resistencia y ductilidad general equilibradas
● Capa de endurecimiento superficial--- El enfriamiento, carburación o nitruración adicionales crea una zona endurecida profunda (1,5-3,0 mm) con una dureza superficial HRC 58-62
● Núcleo duro--- La dureza del núcleo ≥ 90 J/cm² evita la fractura frágil bajo golpes repentinos de alta presión
● Endurecimiento de la extensión del eje--- El enfriamiento de alta frecuencia en secciones extendidas logra una dureza HRC 45-55 en los puntos de conexión
El resultado:Un eje de motor accionado hidráulicamente que resiste impactos instantáneos de alta presión y ciclos de carga repetidos sin deformarse ni romperse, lo que extiende significativamente la vida útil y reduce la frecuencia de reemplazo.
La contaminación del aceite hidráulico es un asesino silencioso de los sistemas hidráulicos. Las partículas de óxido y los fragmentos de revestimiento de un solo eje defectuoso pueden circular por todo el sistema, dañando las bombas, rayando las superficies de las válvulas y destruyendo los sellos. Nuestros ejes de motor están diseñados para proteger la limpieza del aceite desde la fuente.
Características de diseño anticorrosión:
● Revestimiento duro en superficies críticas--- Las superficies de sellado y acoplamiento reciben un tratamiento de revestimiento duro que resiste la corrosión y evita el pelado
● Pulido de espejos--- El acabado superficial ultrasuave (Ra 0,05-0,2 μm en las secciones de sellado) reduce el área de superficie propicia para que se afiance la corrosión.
● Estructura específica del aceite hidráulico--- Material y recubrimiento seleccionados para compatibilidad con medios de aceite hidráulico
● Resistencia al desgaste--- La dureza superficial HRC 58-62 evita el desgaste abrasivo que podría generar partículas
Qué significa esto para ti:
● Sin marcas de óxido ni fragmentos de revestimiento que contaminen el aceite hidráulico
● Mayor vida útil del aceite: menos cambios de aceite y menores costos de mantenimiento
● Reducción del desgaste de sellos y componentes debido a la contaminación por partículas.
● Funcionamiento más limpio y estable del sistema hidráulico a lo largo del tiempo.
Los sistemas hidráulicos dependen de un sellado confiable para mantener la presión y la eficiencia. Incluso las irregularidades microscópicas de la superficie pueden provocar desgaste de los sellos, fugas de aceite y pérdida gradual de presión. Nuestros ejes de motor accionados hidráulicamente se fabrican según estándares de precisión específicos para aplicaciones de sellado de alta presión.
Especificaciones de precisión de la superficie de sellado:
| Parámetro | Valor | Por qué es importante |
|---|---|---|
| Tolerancia de la sección de sellado | grado IT5 | Garantiza un ajuste exacto con retenes de aceite y anillos de sellado combinados. |
| Rugosidad de la superficie (sellado) | Ra 0,05 ~ 0,2 µm | Previene el desgaste prematuro del sello causado por superficies rugosas |
| Redondez y Cilindricidad | ≤ 0,003 milímetros | Contacto de sellado uniforme en toda la circunferencia |
| Tolerancia del diámetro exterior | h7/h6 | Acoplamiento preciso con rodamientos y conjuntos de sellos |
| Posicionamiento del hombro del eje | ≤ 0,008 milímetros | Posicionamiento axial preciso para una compresión adecuada del sello. |
| Coeficiente de fricción | ≤ 0,12 | Reduce la pérdida por fricción y la generación de calor en las interfaces de sellado. |
Beneficios de montaje:
● Cooperación perfecta con sellos de aceite hidráulico y anillos de sellado combinados
● No se necesitan ajustes repetidos durante el ensamblaje: producción más rápida y eficiente
● Compatible con métodos de montaje concéntricos tanto de conexión directa como de tipo brida.
● El diseño de chaflán C1-C2 equilibra la seguridad y la comodidad del montaje.
Especificaciones técnicas completas para ejes de motores accionados hidráulicamente Guanshuo. Todos los parámetros se pueden ajustar para que coincidan con los requisitos específicos de su sistema hidráulico.
| Categoría | Parámetro | Valor estándar |
|---|---|---|
| Material y dureza | Dureza templada | HB 260 ~ 300 |
| Dureza superficial | CDH 58 ~ 62 | |
| Dureza del núcleo | ≥ 90 J/cm² | |
| Dureza de la extensión del eje | HRC 45 ~ 55 | |
| Profundidad de endurecimiento | Profundidad de la zona endurecida | 1,5 ~ 3,0 milímetros |
| Proceso | Enfriamiento / Carburación / Nitruración | |
| Tolerancia dimensional | Tolerancia del diámetro exterior | h7/h6 |
| Tolerancia de la sección de sellado | grado IT5 | |
| Posicionamiento del hombro del eje | ≤ 0,008 milímetros | |
| Calidad de la superficie | Rugosidad de la superficie (general) | Ra 0,4 ~ 0,8 µm |
| Rugosidad de la superficie (sellado) | Ra 0,05 ~ 0,2 µm | |
| Redondez y Cilindricidad | ≤ 0,003 milímetros | |
| Fricción y desgaste | Coeficiente de fricción | ≤ 0,12 |
| Tratamiento superficial | Recubrimiento duro + Pulido espejo | |
| Geometría | Chaflán | C1 ~ C2 |
| Diámetro / Longitud | - |
Los sistemas hidráulicos utilizan varios métodos de conexión en diferentes tipos de equipos. Nuestros ejes de motor admiten múltiples configuraciones de extremos de eje y enfoques de ensamblaje para adaptarse a su configuración específica.
Tipos de conexión del extremo del eje:
● Llave plana--- Simple, confiable, ampliamente utilizado para bombas y motores hidráulicos en general.
● Tecla Spline--- Mayor capacidad de torsión, mejor alineación para aplicaciones de carga pesada
● Superficie cónica--- Autocentrado, fácil montaje/desmontaje para ciertos diseños de motores hidráulicos
● Funciones personalizadas--- Roscas, ranuras u otras características según sus requisitos de dibujo
Métodos de ensamblaje admitidos:
● Conjunto de conexión directa --- eje directamente acoplado al componente hidráulico
● Conjunto concéntrico tipo brida: montado mediante brida para una alineación precisa
● Otras configuraciones de ensamblaje: diseñadas según sus especificaciones
Componentes hidráulicos compatibles:
● Bombas hidráulicas
● motores hidráulicos
● Controladores hidráulicos
● Reductores hidráulicos
¿No estás seguro de qué tipo de conexión necesitas? Envíanos las especificaciones de tu equipo y te recomendaremos la configuración óptima.
Nuestros ejes de motor sirven para una amplia gama de aplicaciones de accionamiento hidráulico en industrias donde es esencial un rendimiento confiable bajo alta presión.
Aplicaciones comunes:
● Unidades y sistemas de energía hidráulica.
● Sistemas hidráulicos de maquinaria de construcción.
● Equipos hidráulicos industriales y prensas.
● Accionamientos hidráulicos de máquinas de moldeo por inyección
● Sistemas hidráulicos de maquinaria agrícola.
● Equipos hidráulicos marinos
● Sistemas hidráulicos para minería y metalurgia.
Condiciones de funcionamiento típicas:
● Arranque y parada con alta presión y ciclos frecuentes
● Condiciones alternas de carga y choque
● Entorno del medio de aceite hidráulico
La confiabilidad es importante en los sistemas hidráulicos: una falla en un solo eje puede causar costosos tiempos de inactividad y daños al sistema. Cada eje de motor hidráulico Guanshuo se somete a un control de calidad integral en cada etapa de producción.
Control de material entrante:
● Verificación de certificación de materia prima.
● Composición del material y pruebas de dureza.
● Lotes de material rastreable
Controles de calidad durante el proceso:
● Inspección dimensional en cada etapa de producción.
● Verificación de la dureza después de cada paso del tratamiento térmico.
● Medición de rugosidad superficial en superficies críticas
● Validación de profundidad reforzada
Inspección final:
● Verificación dimensional completa, incluidas las superficies de sellado
● Medición de redondez y cilindricidad.
● Inspección de la calidad de la superficie y la integridad del revestimiento.
● Comprobación de la precisión del posicionamiento del hombro del eje
Equipo de inspección:
● Sistema de inspección óptica completamente automático
● Medidores de acabado superficial (perfilómetros)
● Probadores de dureza
● Instrumentos de medición de cilindricidad
● Proyectores bidimensionales
Certificaciones de la empresa:
● Sistema de Gestión de Calidad ISO 9001:2015
● Empresa Nacional de Alta Tecnología (China)
● 11 tecnologías patentadas en la fabricación de ejes
Nuestro compromiso no termina cuando se envía el eje de motor hidráulico. Brindamos soporte continuo para garantizar que sus sistemas hidráulicos funcionen de manera confiable mucho tiempo después de la instalación.
Cobertura de garantía:
● Cubre defectos de fabricación y problemas de materiales.
● Proceso de reclamo de garantía: comuníquese con nuestro equipo con detalles del problema → Evaluación técnica → Reemplazo o reparación según corresponda
Apoyo técnico:
● Guía de instalación y resolución de problemas de montaje.
● Consulta de materiales y tratamiento de superficies para condiciones hidráulicas específicas.
● Análisis de fallas e investigación de causa raíz.
● Soporte de optimización del diseño para mejorar el rendimiento.
Servicio receptivo:
● Consultas técnicas respondidas dentro de las 24 horas hábiles.
● Soporte de emergencia para problemas críticos de aplicaciones
● Comunicación directa con el equipo de ingeniería para preguntas complejas.
Asociación a largo plazo:
● Soporte de iteración de diseño a medida que evolucionan sus productos hidráulicos
● Mejora continua de la calidad basada en comentarios de campo.
● Sugerencias de optimización de costos para la producción en volumen.
Respuestas rápidas a preguntas comunes sobre nuestros ejes de motor accionados hidráulicamente. ¿No encuentras lo que estás buscando? Contacta directamente con nuestro equipo.
No. El eje pasa por múltiples procesos: enfriamiento y revenido, además de enfriamiento superficial, carburación o nitruración. La dureza de la superficie alcanza HRC 58-62 con un núcleo resistente (≥90 J/cm²), por lo que soporta impactos instantáneos de alta presión y cargas alternas. La zona endurecida es lo suficientemente profunda (1,5-3,0 mm) para que, incluso con arranques y paradas de alta presión y operaciones frecuentes, no se produzca deformación ni fractura.
Sí, esta es una característica de diseño central para aplicaciones hidráulicas. El eje presenta una estructura anticorrosión y resistente al desgaste con un revestimiento duro en las superficies de sellado y acoplamiento. Esto evita la oxidación del eje y el desprendimiento del revestimiento, por lo que no entran partículas de óxido ni fragmentos de revestimiento en el aceite hidráulico. Un aceite más limpio significa menos cambios de aceite, menos desgaste de componentes y un funcionamiento más estable del sistema.
La tolerancia de la sección de sellado cumple con el grado IT5 con rugosidad superficial Ra 0,05-0,2 μm. La redondez y la cilindricidad son ≤ 0,003 mm y la precisión de posicionamiento del hombro del eje es ≤ 0,008 mm. Todos los parámetros se controlan para cumplir con los estándares de sellado de alta presión del sistema hidráulico y ensamblaje preciso.
Funciona con la mayoría de los equipos hidráulicos convencionales, incluidas bombas hidráulicas, motores hidráulicos y reductores hidráulicos. Se admiten tanto la conexión directa como el montaje concéntrico tipo brida. El extremo del eje se puede personalizar con estructuras de superficie cónica, chaveta plana o chaveta estriada. Proporcione las especificaciones específicas de su equipo y los requisitos de ensamblaje y lo combinaremos con precisión.
Ofrecemos conexiones de chaveta plana, chaveta estriada y de superficie cónica como opciones estándar. También se pueden agregar características personalizadas como roscas, ranuras o perfiles especiales según sus dibujos. Díganos a qué componente hidráulico se está conectando y le recomendaremos la mejor configuración.
Para obtener una cotización rápida y precisa, proporcione: dibujos 2D (o dimensiones básicas), tipo y aplicación de equipo hidráulico, condiciones de carga y presión de trabajo, tipo de conexión necesaria y cantidad estimada.
Contamos con la certificación ISO 9001:2015 y somos una Empresa Nacional de Alta Tecnología con 11 tecnologías patentadas. Cada eje se somete a una inspección de calidad de varias etapas que incluye controles dimensionales, verificación de dureza e inspección de calidad de la superficie antes del envío.
Plazo de entrega de la muestra:1 a 3 días hábiles para muestras en stock, 7 a 12 días para muestras mecanizadas personalizadas y 12 a 18 días para artículos con tratamiento térmico o acabado superficial especial.
Plazo de ejecución de producción:15 a 25 días hábiles para pedidos al por mayor, según la cantidad y la complejidad. Servicio acelerado disponible a pedido.
Los fabricantes de equipos hidráulicos se asocian con Guanshuo porque no solo vendemos ejes de motor: diseñamos soluciones para los desafíos de los sistemas hidráulicos. Esto es lo que obtienes cuando trabajas con nosotros:
✓ Diseñado específicamente para sistemas hidráulicos --- Ejes de motor estándar no reutilizados. Cada decisión de diseño considera el impacto de alta presión, la compatibilidad del aceite y los requisitos de sellado.
✓ Soporte de ingeniería desde el primer día: nuestro equipo ayuda con la selección de materiales, la optimización del tratamiento térmico y el diseño de conexiones incluso antes de que comience la producción.
✓ Calidad constante en la que puede confiar: certificación ISO 9001, 11 tecnologías patentadas e inspección de varias etapas en cada eje que fabricamos.
Póngase en contacto con nuestro equipo de ejes hidráulicos:
Teléfono/WhatsApp: +86-15990709753
Tiempo de respuesta: Dentro de las 24 horas hábiles
Envíenos estos para obtener la cotización más rápida:
Dibujos 2D (o dimensiones básicas) • Tipo de equipo hidráulico • Presión de trabajo y condiciones de carga • Tipo de conexión necesaria • Cantidad estimada • Cronograma objetivo
