La tecnología central del eje del motor reside en su estructura estriada evolutiva. Las conexiones estriadas se utilizan comúnmente en transmisiones mecánicas para transmitir torsión y permitir el movimiento axial, y las estriadas involutas son el perfil de diente más superior entre todos los tipos de estriadas.
A diferencia de las estrías rectangulares (con perfiles de dientes rectangulares), las estrías involutas tienen un perfil de dientes curvado evolutivo, al igual que los dientes de los engranajes. Este diseño aporta dos ventajas fundamentales: centrado automático y reparto de carga multidiente.
Para el centrado automático, durante el montaje del eje del motor, las superficies de los dientes estriados se guían naturalmente a lo largo de la curva de la espiral, lo que permite que el eje y la pieza acoplada se autoalineen sin ajustes adicionales, logrando una alta coaxialidad. Esta característica reduce en gran medida la dificultad de montaje al tiempo que garantiza una mayor precisión de transmisión. Para compartir cargas con múltiples dientes, el diseño del perfil de dientes con estrías involutas garantiza que las cargas se distribuyan uniformemente entre varios dientes, evitando la sobrecarga local común con estrías rectangulares donde solo uno o unos pocos dientes soportan la carga, lo que mejora significativamente la capacidad de carga y la vida útil.

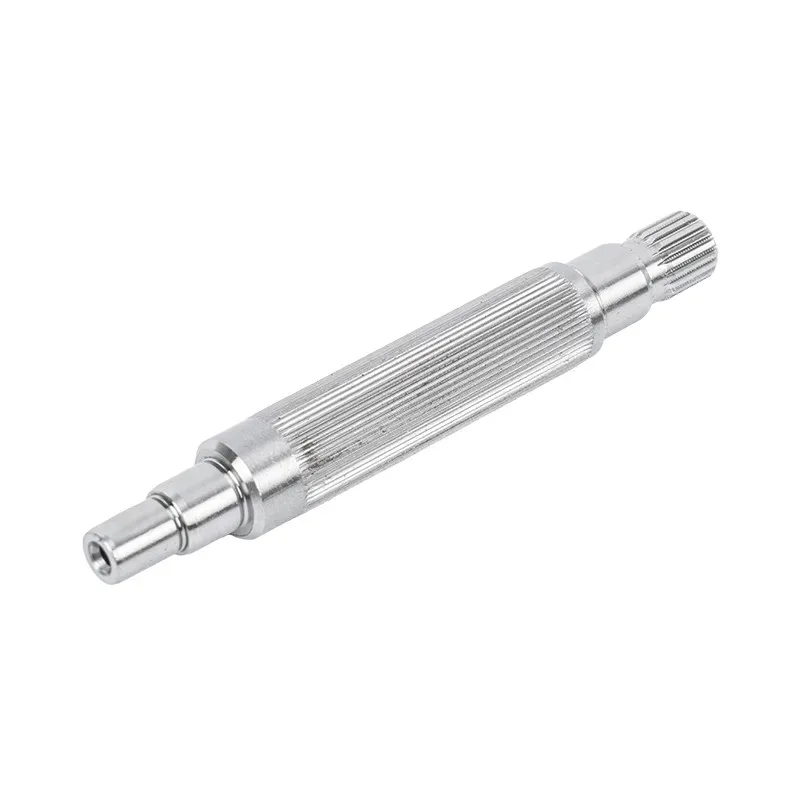

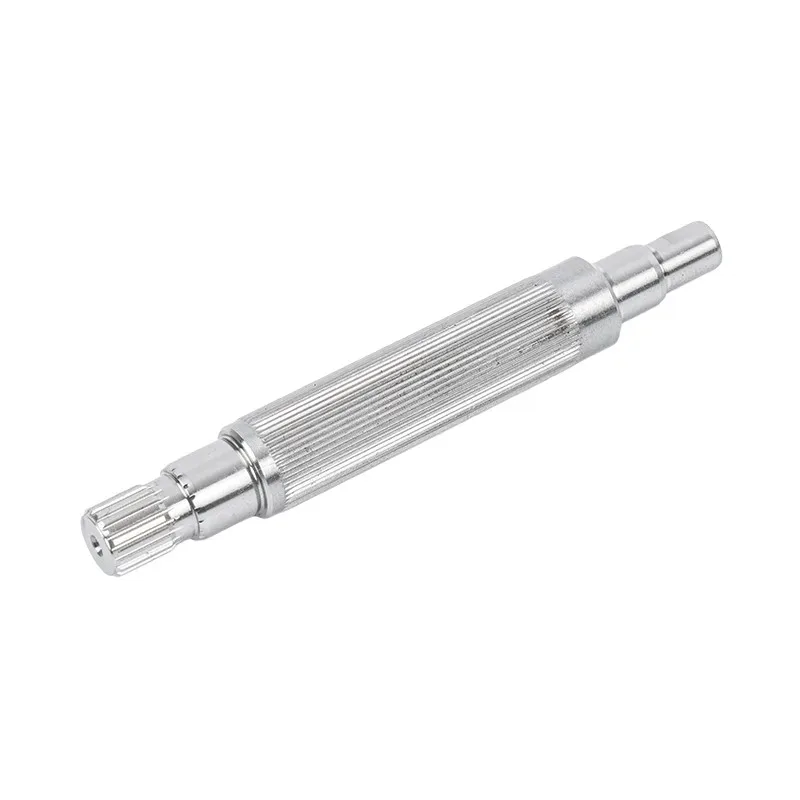

El eje del motor con ranura involuta de Guanshuo presenta filetes de raíz de diente grandes (R0.3~R0.8), lo que reduce aún más la concentración de tensión en la raíz del diente, lo que permite que el producto tenga una vida útil más prolongada bajo cargas de impacto y tensiones alternas.
El eje del motor de Guanshuo ofrece las siguientes ventajas principales, lo que lo convierte en la solución preferida para aplicaciones de transmisión de alta velocidad y alta precisión:
1. Centrado automático, mayor coaxialidad
El perfil de diente involutivo del producto se centra automáticamente durante el montaje, logrando una mayor coaxialidad entre el eje y la pieza acoplada y una transmisión más suave. En comparación con el ajuste preciso requerido por las estrías rectangulares para lograr la alineación, la función de centrado automático de las estrías involutas reduce en gran medida la dificultad de montaje y garantiza una mayor precisión de transmisión.
2. Carga compartida de múltiples dientes, fuerte capacidad de carga pesada
El producto distribuye las cargas uniformemente entre varios dientes, con una capacidad de carga significativamente mejor que las estrías rectangulares. El filete de raíz de diente más grande (R0.3~R0.8) reduce la concentración de tensión, proporcionando una mayor resistencia al impacto, resistencia a la fatiga y capacidad de carga antiexcéntrica. Funciona de manera más estable bajo frecuentes rotaciones hacia adelante y hacia atrás y condiciones de impacto de cargas pesadas, con una vida útil generalmente más larga que las estrías rectangulares.
3. Alta velocidad, bajo nivel de ruido y alta eficiencia de transmisión
El producto presenta perfiles de dientes suaves y un mínimo impacto de engrane, con excelente rendimiento a alta velocidad, alta eficiencia de transmisión y baja generación de calor. El control de vibración y ruido es superior al de las estrías rectangulares, lo que lo hace particularmente adecuado para equipos giratorios de velocidad media y alta y la solución preferida para motores de alta velocidad y husillos de precisión.
4. Alta precisión de procesamiento, buena intercambiabilidad
El eje del motor con estrías involutas de Guanshuo logra un error de ecualización de estrías ≤0,015~0,03 mm, simetría ≤0,02 mm y rugosidad de la superficie del diente Ra≤0,8~1,6μm. El procesamiento de alta precisión garantiza una buena intercambiabilidad, facilitando el mantenimiento de los equipos y la gestión de repuestos.
5. Sistema Integral de Control de Calidad
Guanshuo ha pasado la certificación del sistema de gestión de calidad ISO9001, implementando un control de calidad total desde las materias primas hasta los productos terminados. La empresa posee 11 tecnologías patentadas que cubren estructuras de sellado de rodamientos, estructuras de ejes de motores combinados, estructuras de soporte de rodamientos y otros campos.
| Parámetro | Rango de especificaciones |
|---|---|
| Error de ecualización de spline | ≤0,015~0,03 mm |
| Simetría spline | ≤0,02 milímetros |
| Rugosidad de la superficie del diente | Ra ≤ 0,8~1,6 µm |
| Filete de raíz de diente | R0.3~R0.8 |
Con sus características principales de centrado automático, alta coaxialidad, transmisión suave, soporte de carga de dientes múltiples, fuerte resistencia a cargas pesadas e impactos, alta velocidad y bajo nivel de ruido, alta eficiencia y larga vida útil, el eje de motor estriado involuto se usa ampliamente en los siguientes escenarios exigentes:
Vehículos de nueva energía: Aplicaciones de eje de alta velocidad del motor de accionamiento. El centrado automático de estrías involutas garantiza la estabilidad de la transmisión a altas velocidades, mientras que el reparto de carga de múltiples dientes cumple con los requisitos de salida de alto par.
Motores de alta velocidad y husillos de precisión: Componentes centrales de transmisión para equipos rotativos de media y alta velocidad. Los perfiles de dientes lisos, el impacto mínimo del engrane y la baja generación de calor lo convierten en la solución preferida para motores de alta velocidad.
Automatización Industrial: Articulaciones de robots, servomotores, sistemas de transmisión de precisión. La alta precisión y la buena intercambiabilidad cumplen con los requisitos de alta confiabilidad de los equipos de automatización.
Maquinaria de construcción: Aplicaciones del eje de transmisión bajo frecuentes rotaciones hacia adelante y hacia atrás y condiciones de impacto de carga pesada. Una mayor resistencia al impacto y a la fatiga garantizan una vida útil más larga.
Máquinas herramienta: Transmisión de husillo para máquinas herramienta CNC y centros de mecanizado. La alta coaxialidad y la baja vibración garantizan la precisión del mecanizado.
Los productos de Guanshuo han cubierto regiones de ventas que incluyen Guangzhou, Jiangsu, Fujian, Anhui, Shandong y otras áreas, y han establecido relaciones de cooperación con marcas como Goldsmiths, French Decathlon, Omron y Yasi.
Para ayudar a los profesionales de adquisiciones a comprender más claramente las ventajas técnicas del producto, la siguiente tabla proporciona una comparación sistemática entre splines involutas y splines rectangulares:
| Dimensión | Spline involuta (Guanshuo) | Estría rectangular |
|---|---|---|
| Método de centrado | Centrado automático, alineación guiada del perfil del diente. | Requiere ajuste de precisión, la precisión de centrado depende del mecanizado |
| coaxialidad | Alto (garantizado por centrado automático) | Medio (depende del ajuste del espacio libre) |
| Distribución de carga | Carga compartida uniforme de múltiples dientes | Pocos dientes soportan carga, propensos a sobrecarga local |
| Estrés de la raíz del diente | Filete grande (R0.3~R0.8), baja concentración de estrés | Alta concentración de tensiones, propensa a grietas por fatiga. |
| Resistencia al impacto | Fuerte | Débil |
| Capacidad de carga antiexcéntrica | Fuerte | Débil |
| Rendimiento de alta velocidad | Excelente (perfil de diente liso, mínimo impacto de engrane) | Promedio (mayor impacto de mallado) |
| Vibración y ruido | Bajo | Más alto |
| Eficiencia de transmisión | Alto | Medio |
| Vida útil | Largo (generalmente más largo que los splines rectangulares) | más corto |
| Precisión de procesamiento | Alto (error de ecualización ≤0,015~0,03 mm) | Medio |
| Intercambiabilidad | Bien | Promedio |
| Mejor escenario adecuado | Alta velocidad, alta precisión, carga pesada, avance-retroceso frecuente | Transmisión general, de baja velocidad y carga ligera. |
La comparación anterior muestra claramente que el producto supera ampliamente a las estrías rectangulares en precisión de centrado, capacidad de carga, resistencia al impacto, rendimiento a alta velocidad y vida útil. Para sistemas de transmisión que buscan alta eficiencia, larga vida útil y bajos costos de mantenimiento, el eje estriado involuta es la mejor opción.
Guanshuo proporciona soporte de servicio de proceso completo para el eje:
Etapa de muestra: Consulta de personalización de parámetros técnicos, verificación de diseño colaborativo de dibujos 3D, suministro de muestras gratuitas y planes de optimización de costos, lo que garantiza la coincidencia del producto con las condiciones del equipo del cliente y los requisitos de reducción de costos.
Producción en masa: Trazabilidad de la calidad del procesamiento CNC de proceso completo, retroalimentación visual del progreso de la producción en 48 horas, inspección de calidad con certificación del sistema ISO9001, soporte para la gestión de inventario VMI y respuesta a pedidos de emergencia.
Postventa: Período de garantía extendida de 24 meses, diagnóstico in situ de problemas globales en 48 horas, provisión gratuita de soluciones de iteración y actualización de procesos, establecimiento de una base de datos de desgaste de equipos del cliente para alerta temprana y mantenimiento.
Respuesta rápida: Las consultas y consultas sobre productos se pueden responder en un plazo de 24 horas.
Fabricación original de fábrica, calidad controlable.: Guanshuo es un fabricante directo de eje de motor estriado involuto, con control completo del proceso desde las materias primas hasta los productos terminados.

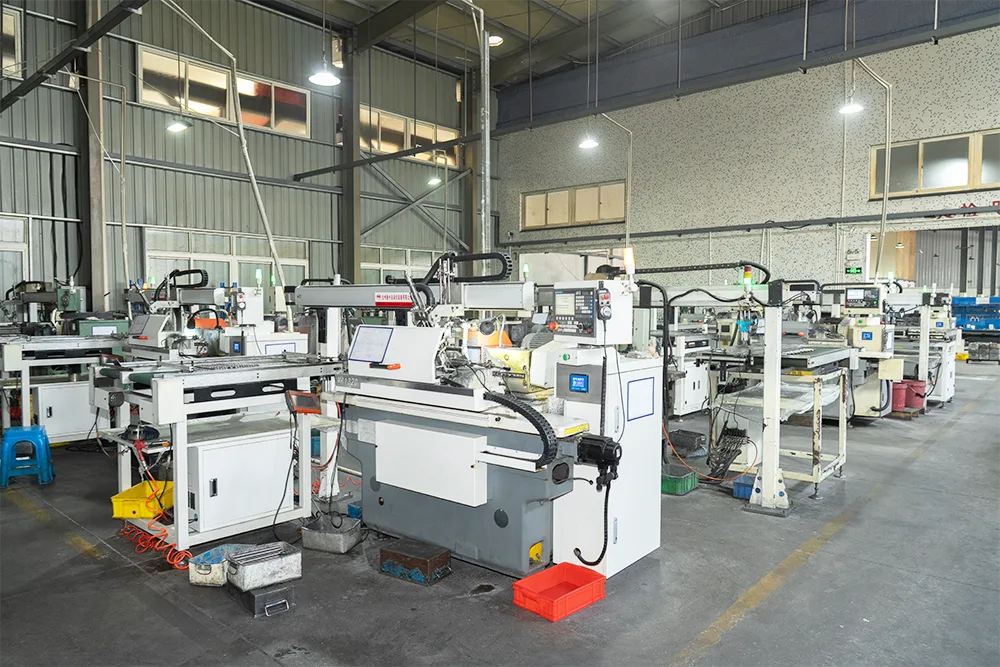

Equipo avanzado, capacidad de producción suficiente: Un equipo de más de 50 empleados, 26 rectificadoras cilíndricas CNC, 6 fresadoras y otros equipos avanzados garantizan la entrega a tiempo de pedidos de gran volumen.
Amplia experiencia técnica, soporte de patentes: 11 tecnologías patentadas cubren múltiples aspectos técnicos centrales del producto y productos relacionados.
Certificaciones Completas, Sistemas de Sonido: El sistema de certificación ISO9001 recorre todo el proceso de I+D, producción y ventas.
Servicios integrales, posventa sin preocupaciones: Soporte de servicio de ciclo de vida completo, desde muestras hasta producción en masa, desde preventa hasta posventa.
R: Dos ventajas principales: centrado automático: el perfil del diente guía naturalmente la alineación durante el montaje, logrando una mayor coaxialidad; y carga compartida de múltiples dientes: las cargas se distribuyen uniformemente entre múltiples dientes, lo que proporciona una mayor capacidad de carga, mejor resistencia al impacto y una vida útil más larga.
R: La rugosidad de la superficie del diente puede alcanzar Ra≤0,8~1,6μm, error de ecualización de ranura ≤0,015~0,03 mm, simetría ≤0,02 mm y filete de raíz del diente R0,3~R0,8.
R: Se utiliza tallado o fresado CNC, combinado con rectificadoras cilíndricas CNC de alta precisión para el acabado del círculo exterior, y todo el proceso se controla según el sistema ISO9001.
R: Adecuado para escenarios de transmisión de carga de impacto, alta velocidad, alta precisión, carga media a pesada, rotación frecuente hacia adelante y hacia atrás, incluidos motores de accionamiento de vehículos de nueva energía, motores de alta velocidad, husillos de precisión y equipos de automatización industrial.
R: Garantía extendida de 24 meses, diagnóstico global de problemas en 48 horas, soluciones de actualización de procesos gratuitas y respuestas a consultas en 24 horas.
R: Envíe una consulta a través del sitio web oficial o por correo electrónico. Responda dentro de las 24 horas y la cotización indicará claramente los parámetros clave.
R: El procesamiento de alta precisión garantiza una buena intercambiabilidad, facilita el mantenimiento del equipo y la gestión de repuestos y reduce los costos de mantenimiento.
